Hệ thống chiếu sáng trên ô tô - Cấu tạo và công dụng

Ngày đăng: 20/01/2026 08:35:40
Lượt xem: 10

1. Hệ thống chiếu sáng trên ô tô là gì ?

Hệ thống chiếu sáng trên ô tô là tập hợp các thiết bị phát sáng được lắp đặt bên trong và bên ngoài xe, nhằm cung cấp ánh sáng cần thiết cho việc lái xe, đảm bảo an toàn và tăng cường khả năng nhận diện xe trên đường.

Hệ thống chiếu sáng trên ô tô được chia thành ba nhóm chính theo mục đích sử dụng: chiếu sáng, báo hiệu tín hiệu và thông báo trạng thái xe.

Hệ thống đèn chiếu sáng trên ô tô

Ví dụ, đèn pha được dùng để chiếu sáng phía trước xe, hỗ trợ người lái quan sát đường đi. Đèn xi nhan được sử dụng để báo hiệu xe sắp chuyển hướng, trong khi đèn hậu thông báo vị trí của xe cho các phương tiện phía sau.

Tùy thuộc vào từng loại xe, nhà sản xuất có thể trang bị thêm các loại đèn khác như đèn sương mù, đèn chiếu sáng ban ngày (DRL) và các loại đèn trang trí, không chỉ hỗ trợ an toàn mà còn tăng tính thẩm mỹ cho xe.

2. Vai trò của hệ thống chiếu sáng trên ô tô

Hệ thống chiếu sáng trên ô tô có nhiệm vụ hỗ trợ tầm nhìn, cảnh báo tín hiệu cho các phương tiện khác, tăng tính thẩm mỹ, hỗ trợ an toàn và cung cấp thông tin về trạng thái hoạt động của xe

Nhiệm vụ của hệ thống chiếu sáng trên ô tô

Hệ thống chiếu sáng giúp người lái quan sát rõ ràng hơn trong điều kiện ánh sáng kém như ban đêm, đường hầm, hoặc thời tiết xấu (sương mù, mưa lớn). Các đèn pha, đèn sương mù và đèn chiếu gần/cao đảm bảo người lái có thể nhìn thấy rõ vật cản, biển báo giao thông và người đi bộ trên đường. Điều này giúp tài xế phản ứng kịp thời trước các tình huống bất ngờ.

Hệ thống chiếu sáng cũng có vai trò giúp các phương tiện xung quanh dễ dàng nhận diện vị trí và trạng thái của xe. Một số đèn có chức năng cảnh báo quan trọng như:

Những loại đèn này giúp tạo ra sự phối hợp an toàn giữa các phương tiện, giảm thiểu rủi ro tai nạn giao thông.

- Nâng cao thẩm mỹ và giá trị xe

Nhiều dòng xe cao cấp hiện nay được trang bị các loại đèn tiên tiến như đèn LED, đèn Xenon (HID) và đèn chiếu sáng ban ngày (Daytime Running Lights – DRL).

Những mẫu đèn hiện đại với thiết kế đặc trưng còn tạo nên phong cách nhận diện thương hiệu cho các hãng xe như Mercedes, BMW, Audi…

- Hỗ trợ an toàn và các tính năng tiên tiến

Nhiều mẫu xe hiện đại trang bị các tính năng an toàn tiên tiến nhờ sự cải tiến trong hệ thống chiếu sáng, bao gồm: Hệ thống đèn pha thích ứng, hệ thống tự động điều chỉnh pha/cos và công nghệ đèn laser.

Những tính năng này mang đến sự tiện nghi, an toàn và tối ưu hóa trải nghiệm lái xe.

Không chỉ chiếu sáng bên ngoài, hệ thống chiếu sáng bên trong xe cũng đảm nhận nhiệm vụ thông báo tình trạng hoạt động của xe. Các đèn trên bảng điều khiển (dashboard lights) cung cấp các thông tin quan trọng như: cảnh báo lỗi động cơ, nhiên liệu thấp, cảnh báo áp suất lốp, cảnh báo phanh ABS.

Những thông tin này hỗ trợ tài xế phát hiện sớm các lỗi tiềm ẩn và bảo dưỡng xe kịp thời, tránh tình trạng hư hỏng nặng hơn

3. Các bộ phận chính trong hệ thống chiếu sáng trên ô tô

Đèn chiếu sáng phía trước
Gồm đèn chiếu xa (đèn pha) và đèn chiếu gần (đèn cốt), dùng để chiếu sáng mặt đường phía trước khi xe hoạt động ban đêm hoặc trong điều kiện tầm nhìn kém.

 Đèn chiếu sáng phía sau
Gồm đèn hậu và đèn chiếu sáng biển số, giúp các phương tiện phía sau nhận biết vị trí của xe.

  Đèn tín hiệu
Bao gồm đèn xi-nhan (báo rẽ) và đèn cảnh báo nguy hiểm, dùng để báo hướng di chuyển hoặc tình huống đặc biệt.

 Đèn phanh
Sáng khi người lái đạp phanh, nhằm cảnh báo cho các xe phía sau biết xe đang giảm tốc hoặc dừng lại.

  Đèn sương mù
Được sử dụng khi thời tiết xấu như sương mù, mưa lớn để tăng khả năng quan sát và nhận diện xe.

Công tắc và mạch điều khiển chiếu sáng
Bao gồm công tắc, rơ-le, cầu chì và dây dẫn, có nhiệm vụ điều khiển và bảo vệ toàn bộ hệ thống chiếu sáng.

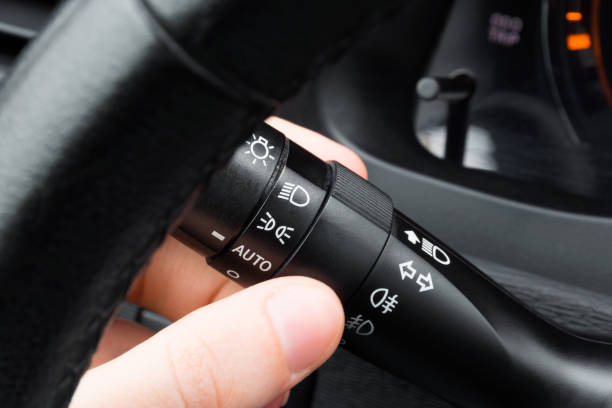

Công tắc điều khiển đèn chiếu sáng trên ô tô

4. Đèn chiếu sáng phía trước

5. Đèn chiếu sáng phía sau và đèn tín hiệu

  Đèn chiếu sáng phía sau (đèn hậu):
Đèn chiếu sáng phía sau có nhiệm vụ giúp các phương tiện phía sau nhận biết sự hiện diện, vị trí và kích thước của xe khi xe hoạt động vào ban đêm hoặc trong điều kiện ánh sáng kém. Đèn hậu thường phát ánh sáng màu đỏ và sáng khi bật đèn chiếu sáng phía trước.

  Đèn phanh:
Đèn phanh đặt ở phía sau xe, sáng lên khi người lái đạp phanh, có tác dụng cảnh báo cho các xe phía sau biết xe đang giảm tốc hoặc dừng lại, góp phần hạn chế tai nạn giao thông.

  Đèn tín hiệu rẽ (đèn xi-nhan):
Đèn tín hiệu rẽ dùng để báo hướng chuyển động của xe (rẽ trái hoặc rẽ phải), giúp các phương tiện khác nhận biết ý định di chuyển của người lái.

  Đèn cảnh báo nguy hiểm:
Là hệ thống đèn xi-nhan nhấp nháy đồng thời, được sử dụng khi xe gặp sự cố, dừng đỗ khẩn cấp hoặc trong tình huống nguy hiểm để cảnh báo các phương tiện xung quanh.

6. Đèn chiếu sáng bên trong ô tô

Khái niệm:
Đèn chiếu sáng bên trong ô tô là hệ thống đèn dùng để chiếu sáng không gian trong khoang xe, giúp người lái và hành khách quan sát, sử dụng các chức năng trong xe một cách thuận tiện và an toàn.

 Các loại đèn chiếu sáng trong xe:

Đèn trần (đèn nội thất): chiếu sáng toàn bộ khoang hành khách, thường tự sáng khi mở cửa xe.

Đèn bảng táp-lô: chiếu sáng các đồng hồ, nút điều khiển để người lái dễ quan sát thông tin khi lái xe ban đêm.

Đèn cốp xe: chiếu sáng khoang hành lý khi mở cốp.

Đèn cửa xe, đèn sàn: hỗ trợ quan sát khi lên xuống xe, tăng tính tiện nghi.

Vai trò:
Đảm bảo sự thuận tiện, an toàn và nâng cao tính tiện nghi cho người sử dụng, đồng thời không gây chói hay ảnh hưởng đến tầm nhìn khi lái xe ban đêm

7. Nguyên lí hoạt động của hệ thống chiếu sáng trên ô tô

Hệ thống chiếu sáng trên ô tô hoạt động dựa trên nguồn điện từ ắc quy và máy phát, cung cấp điện năng cho các đèn trên xe. Khi người lái bật công tắc chiếu sáng, dòng điện từ ắc quy (hoặc máy phát khi động cơ đang hoạt động) sẽ đi qua cầu chì và rơ-le để đến các bóng đèn tương ứng. Cầu chì có nhiệm vụ bảo vệ mạch điện, còn rơ-le giúp giảm tải cho công tắc và đảm bảo dòng điện ổn định.

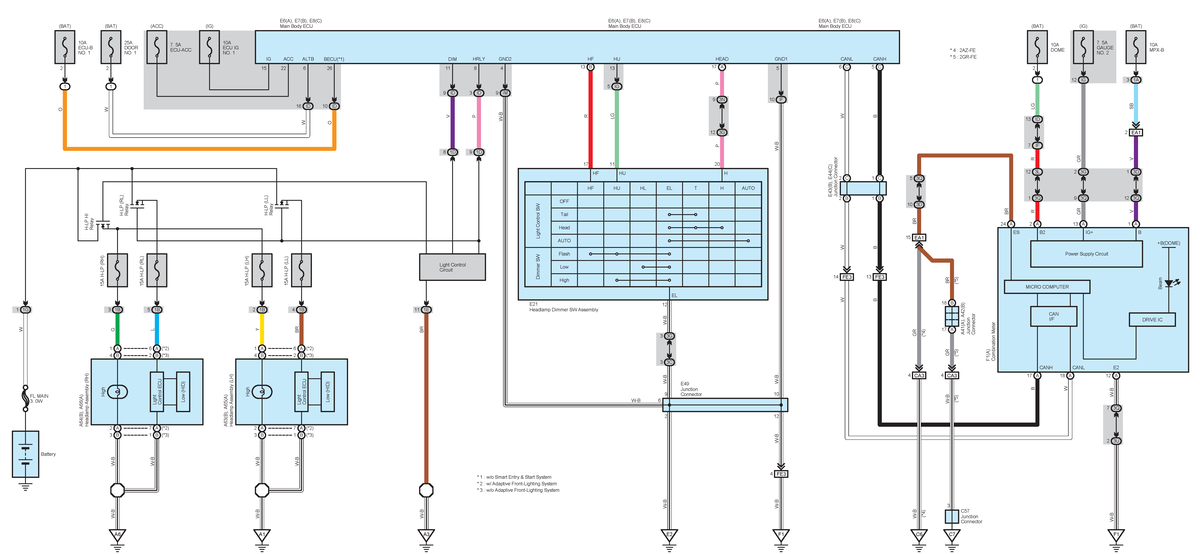

Sơ đồ mạch điền điều khiển đèn chiếu sáng xe Toyota Camry

Đối với đèn chiếu sáng phía trước, người lái có thể chuyển đổi giữa đèn chiếu gần và đèn chiếu xa thông qua công tắc điều khiển. Ánh sáng phát ra từ bóng đèn được chóa phản xạ và thấu kính định hướng, tạo chùm sáng phù hợp với từng chế độ chiếu sáng. Các đèn tín hiệu như đèn phanh, đèn xi-nhan, đèn cảnh báo nguy hiểm sẽ tự động hoạt động khi người lái thực hiện thao tác phanh, rẽ hoặc bật chế độ cảnh báo.

Hệ thống đèn chiếu sáng bên trong xe hoạt động theo công tắc riêng hoặc tự động sáng khi mở cửa. Nhìn chung, các bộ phận trong hệ thống chiếu sáng phối hợp chặt chẽ, đảm bảo cung cấp ánh sáng đầy đủ, ổn định và an toàn cho quá trình vận hành ô tô trong mọi điều kiện

8. Các loại đèn sử dụng trong hệ thống chiếu sáng trên ô tô

Trong hệ thống chiếu sáng ô tô, tùy theo yêu cầu chiếu sáng và công nghệ, người ta sử dụng nhiều loại đèn khác nhau. Các loại đèn phổ biến gồm:

9. Các lỗi thường gặp của hệ thống chiếu sáng

10. Kiểm tra và bảo dưỡng hệ thống chiếu sáng trên ô tô

Kiểm tra và bảo dưỡng hệ thống chiếu sáng là công việc cần thiết nhằm đảm bảo an toàn khi tham gia giao thông và duy trì khả năng chiếu sáng ổn định của xe. Trước hết, cần kiểm tra tình trạng hoạt động của các loại đèn như đèn pha, đèn cốt, đèn hậu, đèn phanh, đèn xi-nhan và đèn sương mù để đảm bảo tất cả đều sáng đúng chức năng. Nếu phát hiện đèn không sáng, sáng yếu hoặc chập chờn thì phải xác định nguyên nhân và khắc phục kịp thời.

Tiếp theo, cần kiểm tra bóng đèn, cầu chì, rơ-le và công tắc chiếu sáng, thay thế ngay các chi tiết bị hỏng hoặc xuống cấp. Dây dẫn và các đầu nối phải được kiểm tra để tránh tình trạng lỏng, oxy hóa hoặc đứt gãy gây mất điện. Đồng thời, cần vệ sinh chóa đèn, thấu kính và vỏ đèn để đảm bảo ánh sáng không bị giảm do bụi bẩn.

Ngoài ra, cần điều chỉnh lại góc chiếu của đèn pha cho đúng tiêu chuẩn, tránh chiếu quá cao gây chói mắt xe đối diện hoặc quá thấp làm giảm tầm nhìn. Đối với hệ thống đèn LED hoặc xenon, cần kiểm tra bộ điều khiển và nguồn điện cấp. Thực hiện kiểm tra, bảo dưỡng định kỳ hệ thống chiếu sáng sẽ giúp xe vận hành an toàn, hiệu quả và tuân thủ các quy định về giao thông.

Kết luận : Hệ thống chiếu sáng là một trong những hệ thống quan trọng và không thể thiếu trên ô tô, có vai trò đảm bảo tầm nhìn cho người lái và truyền đạt tín hiệu cho các phương tiện khác khi tham gia giao thông. Nhờ sự phối hợp của các loại đèn chiếu sáng, đèn tín hiệu và đèn trong xe, hệ thống chiếu sáng giúp nâng cao mức độ an toàn, giảm nguy cơ tai nạn và tạo sự thuận tiện trong quá trình sử dụng xe.

Tuy nhiên, do phải làm việc thường xuyên và chịu tác động của môi trường, hệ thống chiếu sáng rất dễ phát sinh hư hỏng nếu không được kiểm tra và bảo dưỡng đúng cách. Vì vậy, việc kiểm tra, bảo dưỡng định kỳ và sửa chữa kịp thời là cần thiết để đảm bảo các đèn luôn hoạt động ổn định, đúng chức năng và đạt hiệu quả chiếu sáng tối ưu. Một hệ thống chiếu sáng hoạt động tốt không chỉ giúp xe vận hành an toàn mà còn thể hiện ý thức chấp hành quy định giao thông của người sử dụng.
