Cảm biến áp suất khí nạp - Cấu tạo và nguyên lý hoạt động

Ngày đăng: 20/01/2026 09:47:34
Lượt xem: 10

    Cảm biến áp suất khí nạp là một trong những thành phần quan trọng nhất trong hệ thống điều khiển động cơ hiện đại. Việc hiểu rõ về bộ phận này không chỉ giúp bạn vận hành xe tốt hơn mà còn dễ dàng bắt bệnh khi xe gặp sự cố.

1. Cảm biến áp suất khí nạp là gì?

Cảm biến áp suất khí nạp, tên tiếng Anh là Manifold Absolute Pressure sensor (MAP), là thiết bị đo áp suất tuyệt đối trong đường ống nạp của động cơ. Thông tin này được gửi về bộ điều khiển trung tâm (ECU) để tính toán lượng không khí đi vào buồng đốt.

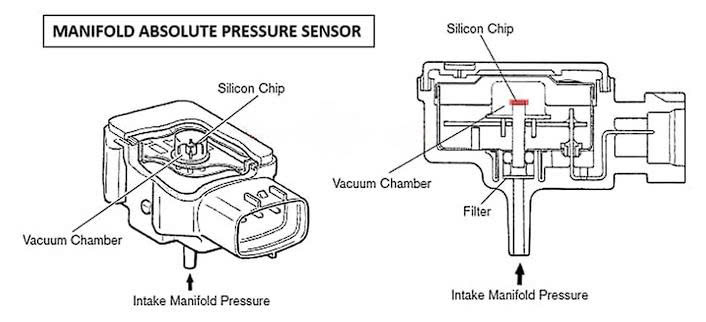

Hình 1: Cấu tạo của cảm biến áp suất khí nạp MAP ô tô

2. Vai trò của cảm biến áp suất khí nạp trong động cơ

Cảm biến MAP đóng vai trò "mắt thần" giúp ECU quyết định hai yếu tố then chốt:

3. Vị trí lắp đặt cảm biến áp suất khí nạp

Thông thường, cảm biến MAP được lắp đặt tại các vị trí sau:

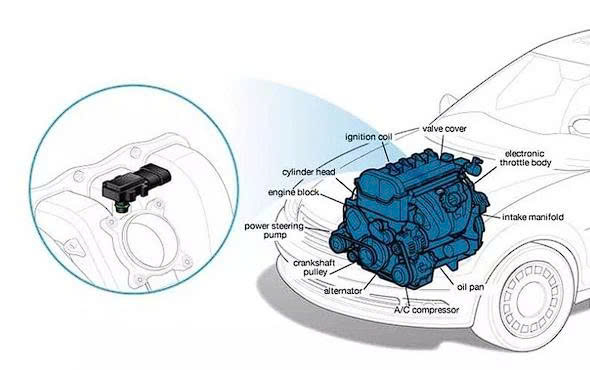

Hình 2: Vị trí của cảm biến áp suất khí nạp MAP trên ô tô

4. Cấu tạo của cảm biến áp suất khí nạp

Một cảm biến MAP tiêu chuẩn thường gồm các bộ phận chính:

5. Nguyên lý hoạt động của cảm biến áp suất khí nạp

Nguyên lý dựa trên sự chênh lệch áp suất:

  1. Khi động cơ hoạt động, áp suất trong đường ống nạp thay đổi tùy theo độ mở bướm ga và tốc độ máy.
  2. Áp suất này tác động lên màng silicon trong cảm biến.
  3. Màng silicon biến dạng làm thay đổi điện trở của các điện trở áp chập trên chip silicon.
  4. ECU nhận tín hiệu điện áp gửi về: Áp suất thấp (chân không cao) tương ứng điện áp thấp; Áp suất cao (mở ga lớn) tương ứng điện áp cao.

6. Tín hiệu cảm biến áp suất khí nạp và cách ECU xử lý

ECU sử dụng tín hiệu từ MAP kết hợp với cảm biến nhiệt độ khí nạp (IAT) để tính toán khối lượng không khí.

7. Dấu hiệu hư hỏng cảm biến áp suất khí nạp

Khi cảm biến MAP gặp vấn đề, xe thường có các biểu hiện:

8. Nguyên nhân gây lỗi cảm biến áp suất khí nạp

Hình 3: Kiểm tra cảm biến áp suất khí nạp trên ô tô

9. Cách kiểm tra cảm biến áp suất khí nạp

Để kiểm tra, kỹ thuật viên thường thực hiện:

10. Lưu ý khi thay thế và bảo dưỡng cảm biến áp suất khí nạp

Kết luận: Cảm biến áp suất khí nạp đóng vai trò quyết định đến hiệu suất và độ bền của động cơ. Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn tránh được những hư hại nặng hơn cho bộ máy và tiết kiệm chi phí vận hành.
