HỆ THỐNG QUẢN LÝ PIN (BMS), CÔNG NGHỆ PIN MỚI VÀ SẠC NHANH

1.1 Khái niệm

Hệ thống quản lý pin (Battery Management System - BMS) là một hệ thống điện tử tích hợp, đóng vai trò trung tâm trong việc giám sát và điều khiển các thông số hoạt động của pin sạc lại, đặc biệt trong xe điện (EV). BMS đảm bảo an toàn, hiệu suất tối ưu và tuổi thọ kéo dài bằng cách xử lý dữ liệu thời gian thực từ các cell pin lithium-ion (Li-ion). Các tiến bộ gần đây, chẳng hạn như tích hợp AI và wireless BMS (wBMS), đã giảm phức tạp dây nối và tăng độ linh hoạt thiết kế.

1.2 Chức năng chính

1.2.1 Giám sát trạng thái: Đo lường điện áp, dòng điện, nhiệt độ và trạng thái sạc (State of Charge - SOC) của từng cell pin, sử dụng các thuật toán như Extended Kalman Filter (EKF).

1.2.2 Bảo vệ: Ngăn chặn quá sạc, quá xả, ngắn mạch và quá nhiệt để tránh cháy nổ, đặc biệt trong pin Li-ion.

1.2.3 Cân bằng cell: Đảm bảo điện áp đồng đều giữa các cell thông qua cân bằng thụ động (xả năng lượng dư) hoặc chủ động (chuyển năng lượng), giảm thiểu suy giảm hiệu suất.

1.2.4 Quản lý nhiệt: Tích hợp với BTMS để duy trì nhiệt độ tối ưu (20–45°C), sử dụng mô hình dự đoán dựa trên AI.

1.2.5 Giao tiếp: Truyền dữ liệu với đơn vị điều khiển điện tử (ECU) hoặc hệ thống IoT, hỗ trợ tích hợp lưới điện thông minh.

1.3 Vai trò trong sạc nhanh

Trong bối cảnh sạc nhanh, BMS kiểm soát dòng sạc để tránh hiện tượng lithium plating – lắng đọng lithium gây giảm dung lượng và rủi ro an toàn. Các hệ thống BMS tiên tiến năm 2025 tích hợp chẩn đoán dựa trên AI, kéo dài tuổi thọ pin lên 20-30% thông qua tối ưu hóa quy trình sạc.

Sơ đồ Cấu trúc BMS cơ bản

2.1 Khái niệm

Công nghệ sạc nhanh (fast charging) nhằm giảm thời gian sạc từ hàng giờ xuống vài phút, thúc đẩy áp dụng rộng rãi EV bằng cách giải quyết lo ngại về phạm vi di chuyển. Đến năm 2025, các trạm sạc siêu nhanh đạt công suất 350 kW, cho phép sạc 80% pin trong 10-15 phút.

2.2 Yếu tố ảnh hưởng

2.2.1 Hóa học pin: Anode graphite truyền thống hạn chế tốc độ do intercalation chậm; silicon và graphene cải thiện đáng kể.

2.2.2 Quản lý nhiệt: Sạc nhanh sinh nhiệt lớn, đòi hỏi BTMS hiệu quả để tránh suy giảm pin.

2.2.3 Hạ tầng sạc: Yêu cầu lưới điện mạnh mẽ và tiêu chuẩn như CCS hoặc CHAdeMO.

2.3 Xu hướng

-Pin 5C rate (sạc đầy trong 12 phút) và sodium-ion batteries đang nổi lên.

-Tích hợp BMS với sạc nhanh để điều chỉnh dòng dựa trên dữ liệu thời gian thực, đảm bảo an toàn.

Sơ đồ Quy trình sạc nhanh trong EV

3.1 Ưu điểm

Silicon anode cung cấp dung lượng lý thuyết 4200 mAh/g, cao hơn 10 lần so với graphite (372 mAh/g), tăng mật độ năng lượng và tốc độ sạc. Silicon dồi dào, giảm chi phí sản xuất.

3.2 Thách thức

-Giãn nở thể tích lên đến 300%, gây nứt vỡ cấu trúc.

-Tuổi thọ giảm sau 500 chu kỳ, đòi hỏi BMS tiên tiến.

-Tăng nhiệt độ nhanh, cần BTMS mạnh mẽ.

3.3 Ứng dụng

StoreDot đã phát triển pin silicon-dominant với công nghệ XFC, sạc 5 phút cho 160 km, hướng đến sản xuất hàng loạt năm 2025. Tesla và Panasonic nghiên cứu hybrid silicon-graphite, đạt mật độ 300-400 Wh/kg.

4.1 Đặc điểm

Graphene, lớp carbon một nguyên tử, có độ dẫn điện và dẫn nhiệt vượt trội, cải thiện hiệu suất điện cực.

4.2 Lợi ích

-Sạc nhanh: Đạt 80% SOC trong 13 phút với flash graphene.

-Mật độ năng lượng: 500–1000 Wh/kg.

-Tuổi thọ: Hơn 5000 chu kỳ.

4.3 Thách thức

-Chi phí sản xuất cao, dù đang giảm dần.

-Cần kết hợp vật liệu khác để ổn định cấu trúc.

4.4 Ứng dụng

Graphene-aluminum ion batteries sạc nhanh gấp 60 lần Li-ion, áp dụng trong EV và lưu trữ tái tạo. Thị trường graphene batteries dự kiến chiếm 26.75% đến 2030.

Sơ đồ Cấu trúc điện cực graphene

5.1 Vai trò

BTMS duy trì nhiệt độ pin trong khoảng an toàn, ngăn thermal runaway – phản ứng dây chuyền dẫn đến cháy nổ.

5.2 Các phương pháp

5.2.1 Air cooling: Đơn giản, chi phí thấp nhưng hiệu quả hạn chế cho xe hạng nặng.

5.2.2 Liquid cooling: Sử dụng nước-glycol, hiệu quả cao, phổ biến trong xe bus và tải điện, giảm tiêu thụ năng lượng 20%.

5.2.3 PCM (Phase Change Material): Hấp thụ nhiệt qua chuyển pha, kết hợp hybrid để giảm rủi ro 50%.

5.3 Xu hướng

Hybrid cooling tích hợp AI dự đoán nhiệt độ, kéo dài tuổi thọ pin lên 8-10 năm trong xe hạng nặng.

6.1 Nguyên lý

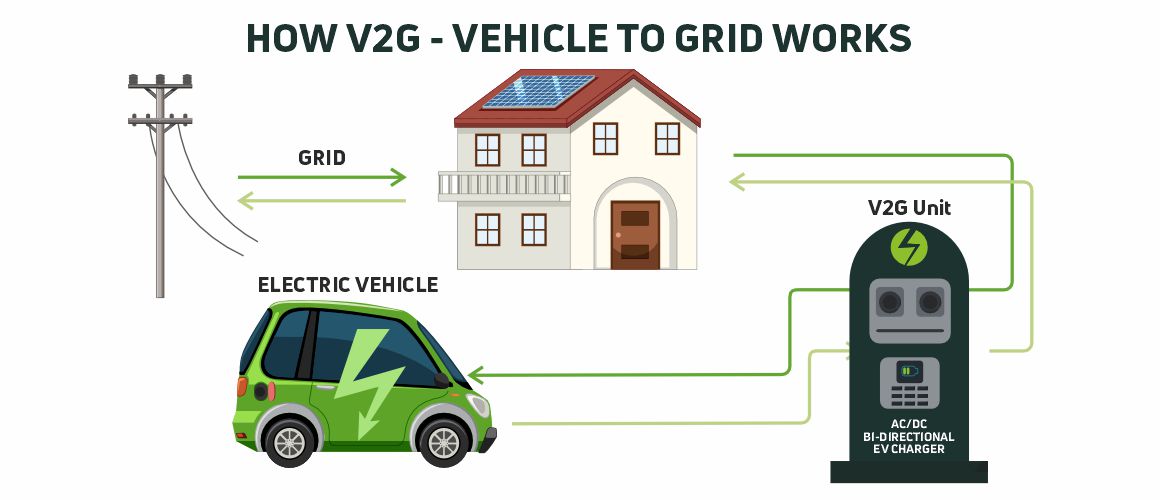

V2G cho phép EV cung cấp điện ngược cho lưới điện hoặc thiết bị gia dụng qua sạc hai chiều, biến EV thành nguồn lưu trữ di động.

6.2 Lợi ích

-Giảm tải đỉnh lưới, hỗ trợ năng lượng tái tạo.

-V2H (Vehicle-to-Home) làm nguồn dự phòng.

-Tiết kiệm chi phí bằng cách bán điện thừa.

6.3 Thách thức

-Hao pin do xả thường xuyên, cần BMS quản lý.

-Chi phí ban đầu cao và quy định chưa đồng bộ.

Đến 2030, V2G có thể cung cấp 10% năng lượng lưới toàn cầu.

Bài này cung cấp cái nhìn toàn diện về BMS, BTMS, công nghệ pin mới và sạc nhanh, dựa trên các tiến bộ khoa học mới nhất. Với sự tích hợp AI, công nghệ không dây wireless technology và vật liệu tiên tiến như silicon-graphene, các hệ thống này không chỉ nâng cao công suất EV mà còn hỗ trợ chuyển đổi năng lượng bền vững.
