Giới thiệu về công nghệ van biến thiên trong động cơ ô tô

Toyota giới thiệu VVT-i vào năm 1995 trên động cơ 4A-GE, trong khi Honda ra mắt VTEC năm 1989 trên mẫu Acura Integra. Các hãng khác như Ford (Ti-VCT), Nissan (VVEL), Hyundai (CVVT), và BMW (Vanos) cũng áp dụng công nghệ tương tự, tất cả đều phụ thuộc vào áp suất dầu thủy lực (thường 3-6 kg/cm²) để hoạt động.

Việc bảo dưỡng dầu nhớt sạch, đúng độ nhớt (như 0W-20 hoặc 5W-30) là yếu tố then chốt để tránh hỏng hóc, có thể dẫn đến chi phí sửa chữa hàng nghìn đô la.

Hệ thống VVT-i hoạt động như một “nhạc trưởng” thông minh, liên tục điều chỉnh thời điểm mở/đóng van nạp để tối ưu hóa dòng khí vào buồng đốt. Nguyên lý cốt lõi là sử dụng áp suất dầu để xoay trục cam nạp so với bánh răng dẫn động, thay đổi góc pha lên đến 40-60 độ góc trục khuỷu.

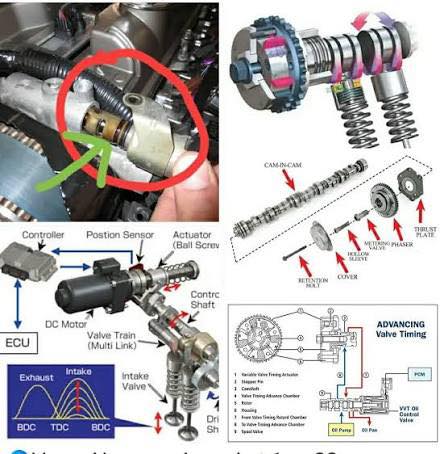

2.1 Cấu tạo chính:

2.1.1 Bộ xử lý trung tâm (ECU - Engine Control Unit): Thu thập dữ liệu từ các cảm biến như vị trí trục cam (camshaft position sensor), vị trí trục khuỷu (crankshaft position sensor), vị trí bướm ga (throttle position sensor), tốc độ động cơ (RPM sensor), và nhiệt độ động cơ. ECU tính toán thời điểm phối khí tối ưu dựa trên các thuật toán thông minh.

2.1.2 Van điều khiển dầu (OCV - Oil Control Valve): Là van điện từ nhận lệnh từ ECU để điều chỉnh dòng dầu vào/ra bộ truyền động. OCV có cấu tạo gồm solenoid điện từ và piston thủy lực, đảm bảo áp suất dầu ổn định.

2.1.3 Bộ truyền động (VVT Actuator hoặc Variator): Lắp trên đầu trục cam nạp, gồm vỏ ngoài kết nối với bánh răng xích cam, và rotor bên trong kết nối với trục cam. Bên trong có các khoang dầu và cánh gạt (vanes) để tạo lực xoay.

2.1.4 Các cảm biến hỗ trợ: Bao gồm cảm biến áp suất dầu và cảm biến vị trí để ECU giám sát và điều chỉnh thời gian thực.

2.2 Cách thức hoạt động chi tiết:

-ECU phân tích dữ liệu: Ví dụ, ở vòng tua thấp và tải nhẹ, ECU lệnh làm trễ thời điểm mở van nạp để giảm chồng chéo van (overlap), giúp động cơ êm ái và tiết kiệm nhiên liệu (như trên Toyota Corolla 1.8L).

-OCV mở/đóng: Dầu động cơ được bơm từ bơm dầu vào các khoang của actuator qua OCV. Áp suất dầu đẩy cánh gạt, xoay rotor và trục cam tiến (advance) hoặc lùi (retard).

-Thay đổi thời điểm: Ở vòng tua cao, hệ thống làm sớm thời điểm mở van để tăng lượng khí nạp, cải thiện công suất. Quá trình này diễn ra liên tục, không có “cú đẩy” đột ngột.

-Hạn chế: VVT-i cơ bản chỉ điều chỉnh van nạp, không ảnh hưởng đến van xả.

Hệ thống này cải thiện hiệu suất tổng thể, tăng mô-men xoắn ở dải vòng tua rộng và giảm khí thải NOx nhờ kiểm soát tốt hơn quá trình cháy.

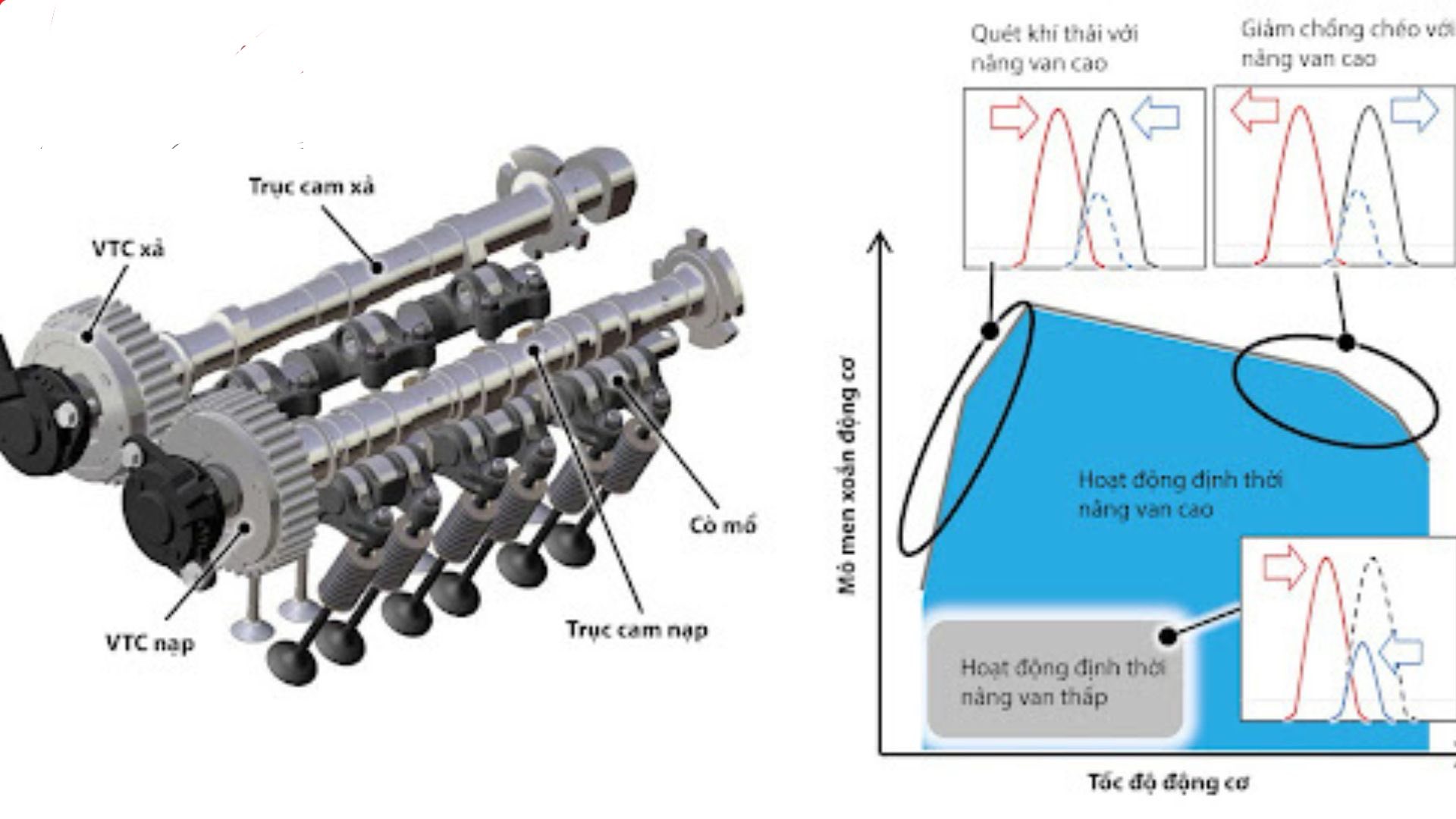

Dual VVT-i là phiên bản mở rộng của VVT-i, được Toyota giới thiệu để nâng cao hiệu suất bằng cách điều chỉnh thời điểm van cho cả nạp và xả. Khác với VVT-i chỉ tập trung vào van nạp, Dual VVT-i thêm cơ chế tương tự cho trục cam xả, giúp tối ưu hóa trùng điệp van (overlap) linh hoạt hơn, cải thiện cả hiệu suất và tiết kiệm nhiên liệu.

3.1 Cấu tạo chính:

Giống VVT-i, nhưng có hai bộ chấp hành actuator: Một cho trục cam nạp và một cho trục cam xả. Mỗi bộ bao gồm OCV riêng biệt, actuator với cánh gạt và cảm biến vị trí.

ECU được nâng cấp để xử lý dữ liệu cho cả hai trục cam, tính toán góc pha tối ưu dựa trên tải động cơ, RPM và điều kiện môi trường.

Hệ thống dầu thủy lực được thiết kế để cung cấp áp suất riêng biệt cho từng actuator, đảm bảo hoạt động độc lập.

3.2 Cách thức hoạt động chi tiết:

3.2.1 ECU thu thập dữ liệu: Phân tích để quyết định góc pha cho nạp và xả. Ví dụ, ở vòng tua thấp, Dual Vvt-i giảm overlap để tăng mô-men xoắn và giảm khí thải.

3.2.2 Điều chỉnh đồng thời:

Áp suất dầu đẩy cánh gạt trong actuator nạp để sớm trễ (advance/retard) van nạp và tương tự cho xả. Điều này cho phép thay đổi overlap từ 0 đến 60 độ, tối ưu hóa dòng khí thải và nạp.

3.2.3 Ở vòng tua cao: Tăng overlap để cải thiện công suất, giúp động cơ đạt hiệu suất cao hơn so với VVT-i đơn.

3.2.4 Ứng dụng: Dual VVT-i phổ biến trên các động cơ hiện đại như 2ZR-FE (trên Corolla) hoặc 3ZR-FAE (trên RAV4), nơi nó giúp tăng công suất lên 10-15% so với phiên bản cũ.

Dual VVT-i đại diện cho sự tiến hóa của VVT-i, mang lại sự cân bằng tốt hơn giữa công suất, tiết kiệm và khí thải.

4.1 Lợi ích nổi bật:

4.1.1 Tăng công suất và mô-men xoắn: VVT-i cải thiện 10-15%, Dual VVT-i lên đến 20% nhờ điều chỉnh cả nạp/xả.

4.1.2 Tiết kiệm nhiên liệu: Giảm tiêu hao 5-10% (VVT-i) và lên đến 15% (Dual VVT-i) bằng cách tối ưu hóa dòng khí.

4.1.3 Giảm khí thải: Tối ưu hóa tỷ lệ không khí-nhiên liệu, giảm HC, CO và NOx.

4.1.4 Linh hoạt vận hành: Phù hợp cho nhiều chế độ, từ đô thị đến cao tốc, với Dual VVT-i mang lại sự mượt mà hơn.

4.2 Ứng dụng thực tế: VVT-i trên các mẫu Toyota như Camry, Prius; Dual VVT-i trên Corolla mới, RAV4. Ví dụ, trên động cơ 1NZ-FE với VVT-i, đạt 109 mã lực với nhiên liệu 6-7 lít/100km; Dual VVT-i trên 2ZR-FE tăng lên 132 mã lực.

4.3 Bảo dưỡng và sự cố thường gặp:

Dầu nhớt phải sạch và đúng độ nhớt; thay dầu định kỳ mỗi 5.000-10.000 km để tránh kẹt actuator.

Dấu hiệu hỏng: Rung lắc khi idle, mất công suất, đèn check engine bật (mã lỗi P0011 hoặc P0012). Với Dual VVT-i, vấn đề có thể phức tạp hơn do hai hệ thống.

Chi phí sửa: Thay OCV khoảng 200-500 USD; actuator lên đến 1.000 USD mỗi bên cho Dual VVT-i.

Mẹo: Kiểm tra áp suất dầu định kỳ và sử dụng dầu chất lượng cao để kéo dài tuổi thọ.
