Cách tra Datasheet linh kiện điện tử chính xác – Dễ hiểu cho người mới

Datasheet là “tài liệu gốc” của mỗi linh kiện điện tử, nhưng không phải ai cũng biết cách tra và đọc đúng. Bài viết này Trung tâm đào tạo EAC sẽ hướng dẫn bạn cách tra datasheet linh kiện điện tử nhanh, chính xác, giúp hiểu rõ thông số, ứng dụng đúng trong sửa chữa và lắp ráp mạch.

1. Cách tra datasheet linh kiện điện tử

Datasheet là tài liệu kỹ thuật quan trọng nhất khi làm việc với linh kiện điện tử. Biết cách tra và đọc datasheet giúp bạn chọn đúng linh kiện, đấu nối chính xác, tránh hỏng mạch và nâng cao khả năng sửa chữa – thiết kế mạch điện, điện tử.

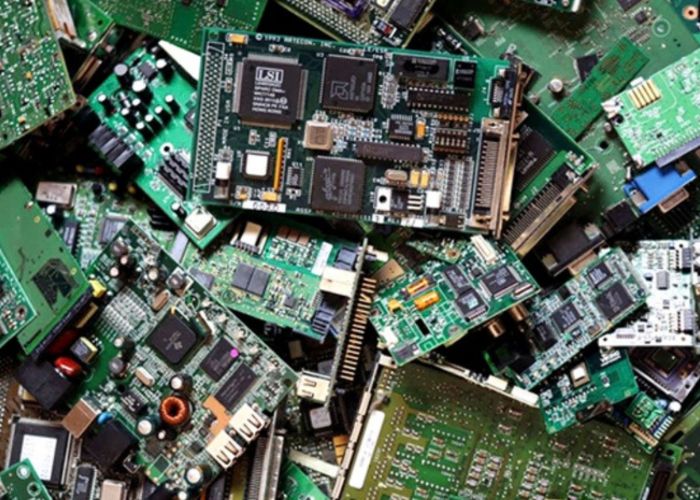

Các bo mạch điện tử

2. Datasheet linh kiện điện tử là gì?

Datasheet là tài liệu do nhà sản xuất cung cấp, mô tả đầy đủ các thông tin kỹ thuật của linh kiện như:

• Chức năng
• Thông số điện
• Sơ đồ chân (pinout)
• Điều kiện hoạt động
• Giới hạn an toàn

 Nói đơn giản, datasheet giống như “sổ hướng dẫn sử dụng” của linh kiện điện tử.

3. Datasheet thường dùng cho những linh kiện nào?

Datasheet được sử dụng cho hầu hết các linh kiện điện tử, phổ biến nhất gồm:

• Điện trở, tụ điện, cuộn cảm
• Diode, transistor, MOSFET
• IC nguồn, IC logic, IC điều khiển
• Cảm biến (nhiệt độ, áp suất, vị trí…)
• Vi điều khiển (MCU), IC ô tô

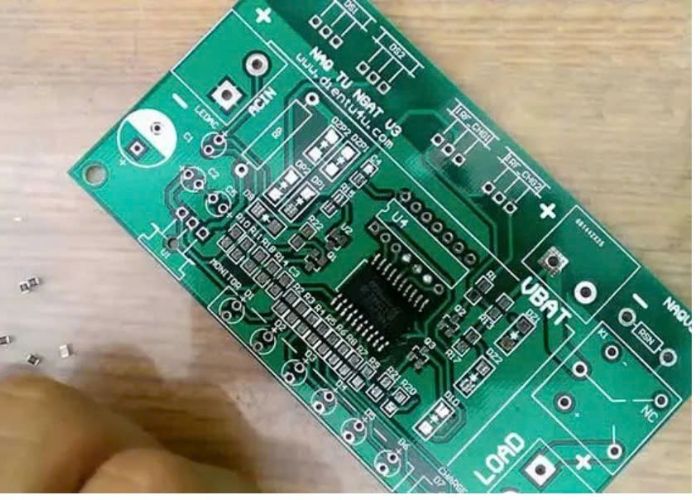

Sửa chữa và thiết kế mạch

Trong sửa chữa và thiết kế mạch, bất kỳ linh kiện nào cũng cần datasheet để sử dụng đúng cách.

4. Cách tra datasheet linh kiện điện tử chuẩn nhất

Bạn có thể tra datasheet theo các bước sau:

1. Xác định chính xác mã linh kiện
   Ví dụ: LM7805, IRF540N, 2SC1815…
2. Tìm datasheet từ nguồn uy tín
   • Website hãng sản xuất
   • Các trang linh kiện lớn (DatasheetCatalog, AllDatasheet…)
3. Kiểm tra đúng phiên bản linh kiện
   Một mã linh kiện có thể có nhiều biến thể → thông số khác nhau.
4. Ưu tiên datasheet PDF chính hãng
   Tránh dùng bảng thông số rút gọn không rõ nguồn.

5. Cách đọc datasheet linh kiện điện tử dễ hiểu

Khi đọc datasheet, người mới nên tập trung vào các mục quan trọng sau:

• Absolute Maximum Ratings
  → Giới hạn điện áp, dòng điện, nhiệt độ (không được vượt quá)
• Electrical Characteristics
  → Thông số làm việc thực tế
• Pin Configuration / Pinout
  → Sơ đồ chân linh kiện (rất quan trọng)
• Typical Application Circuit
  → Mạch ứng dụng mẫu
• Package / Footprint
  → Kiểu vỏ linh kiện (TO-220, SMD, DIP…)

Cách đọc Datasheet linh điện tử dễ hiểu

 Không cần đọc hết datasheet ngay từ đầu, hãy đọc đúng phần mình cần dùng.

6. Những lỗi thường gặp khi tra datasheet linh kiện

Người mới thường mắc các lỗi sau:

• Tra sai mã linh kiện
• Nhầm sơ đồ chân giữa các phiên bản
• Không để ý giới hạn điện áp – dòng điện
• Dùng datasheet của nhà sản xuất khác
• Hiểu sai thông số do không đọc ghi chú

Những lỗi này dễ dẫn đến cháy linh kiện hoặc mạch không hoạt động.

7. Tra datasheet linh kiện điện tử trong sửa chữa ô tô

Trong sửa chữa điện – điện tử ô tô, datasheet rất quan trọng khi làm việc với:

• IC điều khiển ECU
• Cảm biến (MAP, TPS, CKP…)
• MOSFET, transistor công suất
• IC ổn áp, IC bảo vệ

Việc tra datasheet giúp kỹ thuật viên:

• Xác định đúng chân tín hiệu
• Đo kiểm chính xác
• Thay thế linh kiện tương đương an toàn

Đây là kỹ năng bắt buộc với thợ điện – điện tử ô tô hiện đại.

8. Học điện – điện tử ở đâu để đọc datasheet thành thạo?

Để đọc datasheet tốt, bạn cần:

• Nền tảng điện – điện tử cơ bản
• Hiểu ký hiệu, thông số kỹ thuật
• Thực hành đo đạc và sửa chữa thực tế

Cách tra datasheet linh kiện điện tử là kỹ năng nền tảng nhưng cực kỳ quan trọng. Chỉ cần tra đúng – đọc đúng datasheet, bạn sẽ:

• Làm việc an toàn hơn
• Sửa chữa chính xác hơn
• Nâng cao trình độ điện – điện tử rõ rệt
