Các ký hiệu cầu chì trên ô tô và ý nghĩa

Ngày đăng: 20/01/2026 08:10:31
Lượt xem: 15



1. Cầu chì trên ô tô là gì?

Cầu chì trên ô tô là thiết bị bảo vệ mạch điện, được lắp trong hệ thống điện của xe, có nhiệm vụ ngắt dòng điện khi xảy ra quá tải hoặc chập mạch, nhằm bảo vệ các thiết bị điện và đảm bảo an toàn cho hệ thống điện trên ô tô

Cầu chì trên ô tô

2. Vai trò của cầu chì trong hệ thống điện ô tô

3. Vị trí hộp cầu chì trên ô tô

Trên ô tô, hộp cầu chì thường được bố trí ở những vị trí thuận tiện cho việc bảo vệ và kiểm tra hệ thống điện. Các vị trí phổ biến gồm:

Trong khoang động cơ: Thường đặt gần ắc quy, dùng để bảo vệ các mạch điện công suất lớn như đèn pha, quạt làm mát, hệ thống khởi động.

Bên trong khoang lái: Thường nằm dưới bảng táp-lô, bên hông hoặc phía dưới vô-lăng, bảo vệ các mạch điện điều khiển và tiện nghi như đèn trong xe, còi, radio.

Khoang hành lý (một số xe): Trên một số dòng xe, hộp cầu chì có thể được bố trí phía sau xe để bảo vệ các mạch điện liên quan đến đèn hậu và các thiết bị phía sau.

4. Các ký hiệu cầu chì trên ô tô thường gặp

Trên hộp cầu chì ô tô, các cầu chì thường được ký hiệu bằng chữ viết tắt tiếng Anh hoặc biểu tượng, giúp người sử dụng nhận biết nhanh mạch điện được bảo vệ. Một số ký hiệu phổ biến gồm:

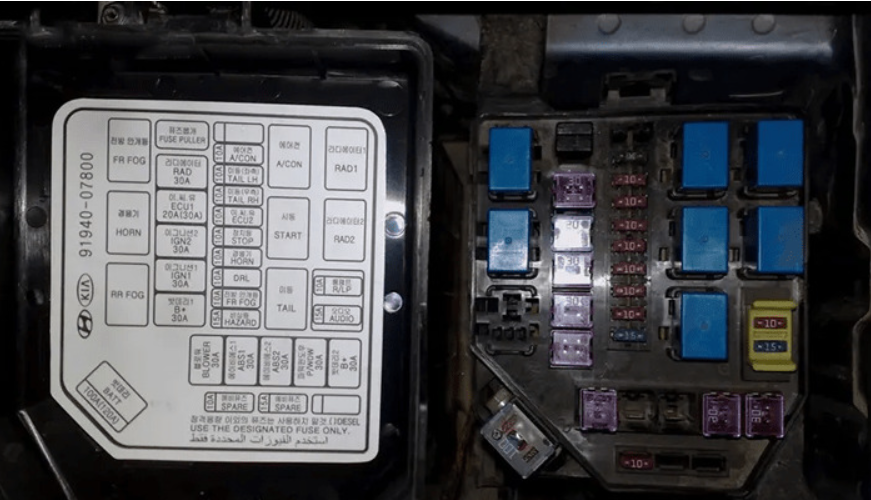

Sơ đồ phân bố cầu chì trên ô tô

5. Phân loại cầu chì theo hệ thống trên ô tô

Dựa vào hệ thống điện mà cầu chì bảo vệ, cầu chì trên ô tô được phân loại như sau:

6. Cách đọc sơ đồ và ký hiệu cầu chì trên ô tô

Để kiểm tra và thay cầu chì đúng cách, người sử dụng cần biết cách đọc sơ đồ và ký hiệu cầu chì được bố trí trên nắp hộp cầu chì hoặc trong sổ tay hướng dẫn xe. Cách đọc như sau:

-Xác định vị trí hộp cầu chì

Trước tiên cần xác định hộp cầu chì nằm ở khoang động cơ, trong khoang lái hoặc khoang hành lý. Mỗi hộp thường có sơ đồ riêng.

-Quan sát sơ đồ cầu chì

Trên sơ đồ, mỗi cầu chì được đánh số hoặc ký hiệu, tương ứng với một mạch điện cụ thể. Sơ đồ thể hiện vị trí từng cầu chì trong hộp.

-Đọc ký hiệu mạch điện

Các ký hiệu viết tắt (như HEAD, STOP, HORN, ECU, A/C…) cho biết chức năng hoặc hệ thống mà cầu chì bảo vệ.

-Xác định trị số dòng điện (A)

Mỗi cầu chì có trị số dòng điện ghi rõ (ví dụ: 5A, 10A, 15A…). Khi thay thế phải chọn đúng trị số, không dùng cầu chì có dòng lớn hơn.

Nhận biết loại cầu chì

Cầu chì có màu sắc khác nhau tương ứng với trị số dòng điện, giúp dễ phân biệt và tránh lắp nhầm.

Đối chiếu thực tế

Sau khi xác định cầu chì cần kiểm tra, đối chiếu với cầu chì thực tế trong hộp để rút và kiểm tra tình trạng còn tốt hay đã đứt.

7. Dấu hiệu cầu chì ô tô bị hỏng

Khi cầu chì trên ô tô bị hỏng (đứt), hệ thống điện liên quan sẽ xuất hiện những dấu hiệu sau:

Một hoặc một nhóm thiết bị (đèn, còi, gạt mưa, radio…) đột ngột không hoạt động.

Kiểm tra bóng đèn không cháy nhưng vẫn không sáng, nguyên nhân thường do cầu chì bị đứt.

Thiết bị đang hoạt động bình thường thì bất ngờ tắt hẳn.

Khi kiểm tra trực tiếp, thấy dây kim loại bên trong cầu chì bị đứt hoặc cháy đen.

Xảy ra khi cầu chì bị quá tải hoặc chập mạch.

Dấu hiệu cho thấy mạch điện đang có sự cố nghiêm trọng như chập mạch.

8. Cách kiểm tra và thay cầu chì ô tô đúng cách

Để đảm bảo an toàn và tránh hư hỏng hệ thống điện, việc kiểm tra và thay cầu chì ô tô cần được thực hiện đúng quy trình như sau:

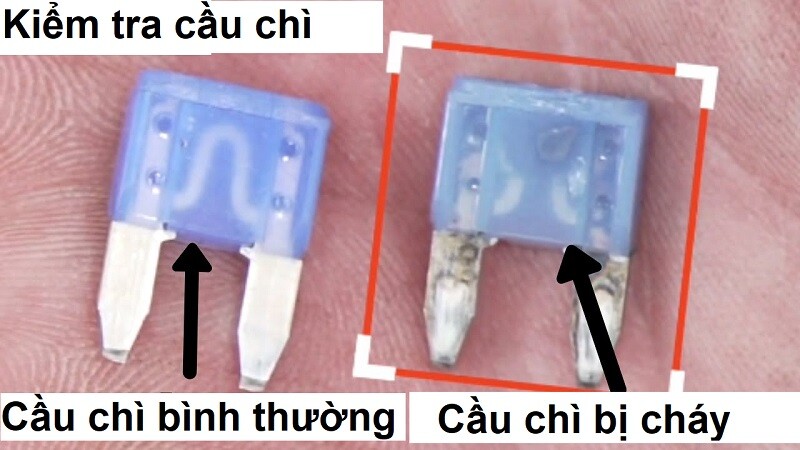

8. 1. Cách kiểm tra cầu chì

8. 2. Cách thay cầu chì

8. 3. Kiểm tra sau khi thay

Lưu ý khi sử dụng và bảo dưỡng cầu chì ô tô

Khi sử dụng và bảo dưỡng cầu chì ô tô, cần đặc biệt chú ý đến việc kiểm tra định kỳ hệ thống điện để kịp thời phát hiện cầu chì bị đứt hoặc xuống cấp. Khi thay cầu chì, luôn phải chọn đúng loại và đúng trị số dòng điện theo quy định của nhà sản xuất, tuyệt đối không dùng cầu chì có dòng lớn hơn hoặc thay thế bằng dây kim loại vì có thể gây hư hỏng thiết bị điện và nguy cơ cháy nổ. Ngoài ra, cần giữ hộp cầu chì khô ráo, sạch sẽ, tránh nước và bụi bẩn xâm nhập gây oxy hóa các tiếp điểm. Nếu cầu chì thường xuyên bị đứt, không nên chỉ thay mới mà cần kiểm tra nguyên nhân sâu xa như chập mạch hoặc quá tải để khắc phục triệt để. Việc sử dụng và bảo dưỡng cầu chì đúng cách sẽ giúp hệ thống điện ô tô hoạt động an toàn, ổn định và bền bỉ.
