Hệ thống làm mát động cơ điện trên xe điện (EV)

Dưới đây là các phương pháp làm mát động cơ điện phổ biến trên xe điện:

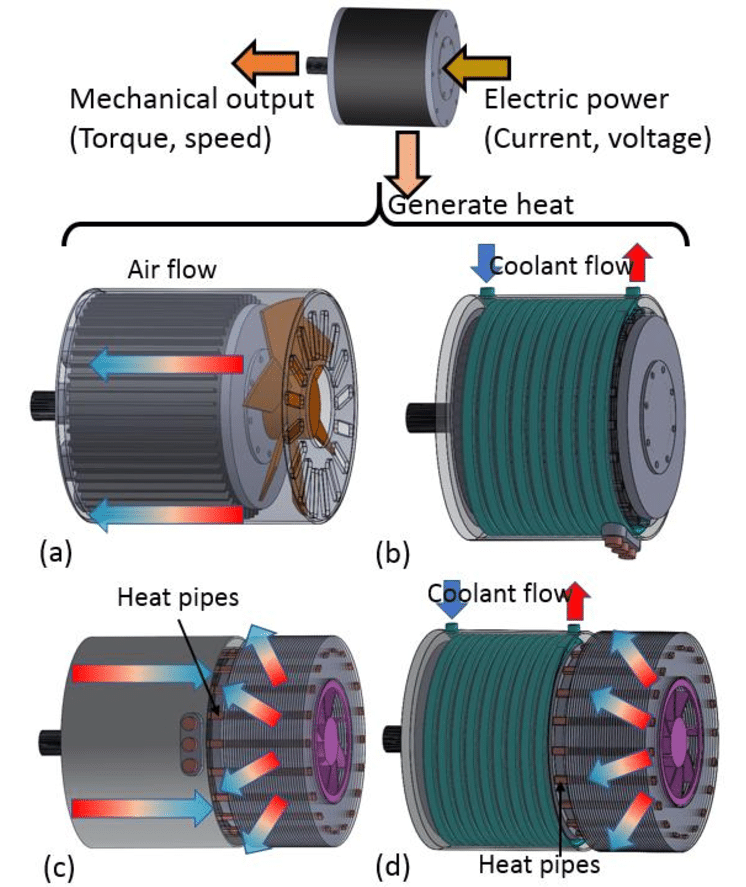

a. Làm mát bằng không khí

Phương pháp này sử dụng không khí để tản nhiệt từ động cơ thông qua các cánh tản nhiệt hoặc quạt gió. Không khí có thể được dẫn qua động cơ một cách thụ động (tận dụng luồng gió tự nhiên khi xe di chuyển) hoặc cưỡng bức (bằng quạt điện).

-Ưu điểm: Thiết kế đơn giản, chi phí thấp, không cần hệ thống chất lỏng phức tạp, phù hợp với xe điện công suất thấp.

-Nhược điểm: Hiệu quả làm mát hạn chế, không phù hợp cho động cơ công suất lớn hoặc hoạt động trong môi trường nóng, tải nặng.

-Ứng dụng: Xe máy điện, xe điện đô thị nhỏ gọn hoặc các mẫu xe giá rẻ.

b. Làm mát bằng chất lỏng

Đây là phương pháp phổ biến nhất trên xe điện hiện đại. Chất lỏng (thường là hỗn hợp nước và chất chống đông như ethylene glycol) được bơm qua các kênh làm mát bao quanh động cơ để hấp thụ nhiệt, sau đó truyền nhiệt ra bộ tản nhiệt hoặc bộ trao đổi nhiệt.

Ưu điểm: Hiệu quả làm mát cao, kiểm soát nhiệt độ chính xác, phù hợp với động cơ công suất lớn và điều kiện vận hành khắc nghiệt.

-Nhược điểm: Hệ thống phức tạp, chi phí sản xuất và bảo trì cao, nguy cơ rò rỉ chất lỏng.

-Ứng dụng: Các xe điện hiệu suất cao như Tesla Model 3, Rivian R1T hoặc Porsche Taycan.

c. Làm mát bằng dầu

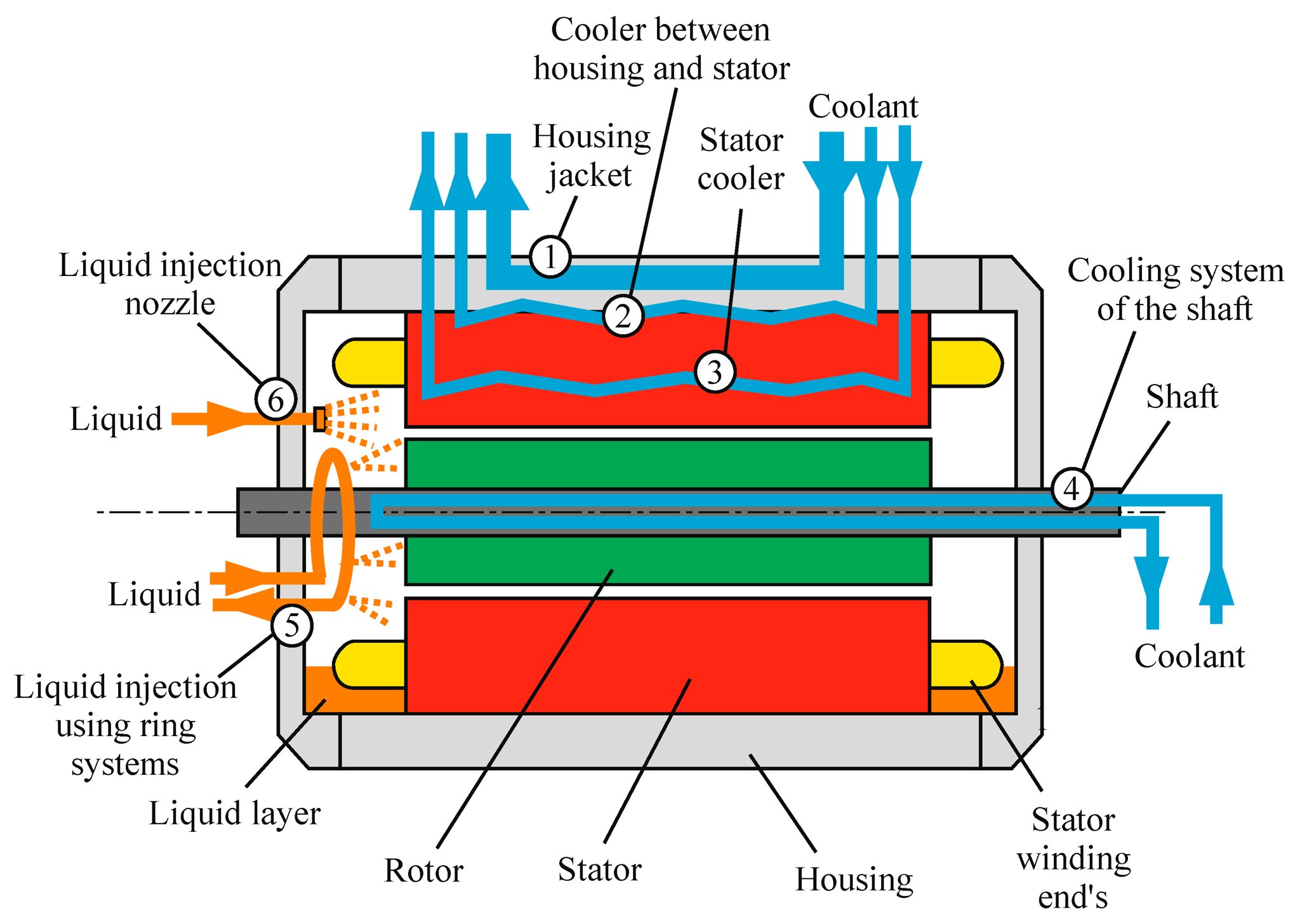

Dầu được sử dụng để làm mát trực tiếp các bộ phận bên trong động cơ, như stator và rotor, thông qua phun dầu hoặc ngâm các bộ phận trong dầu. Nhiệt được truyền ra ngoài qua bộ trao đổi nhiệt.

-Ưu điểm: Hiệu quả làm mát cao, đặc biệt với các bộ phận khó tiếp cận; dầu còn có vai trò bôi trơn, giảm ma sát.

-Nhược điểm: Chi phí cao, yêu cầu hệ thống kín để tránh rò rỉ, bảo trì phức tạp.

-Ứng dụng: Xe điện hiệu suất cao hoặc xe tải điện chịu tải nặng.

d. Làm mát bằng vật liệu thay đổi pha (PCM)

Vật liệu thay đổi pha (Phase Change Material) hấp thụ nhiệt thông qua quá trình chuyển đổi trạng thái (rắn sang lỏng hoặc ngược lại). PCM được tích hợp vào động cơ hoặc pin để kiểm soát nhiệt độ.

-Ưu điểm: Hiệu quả trong việc hấp thụ nhiệt đột biến, không cần bơm hoặc quạt, giảm tiếng ồn.

-Nhược điểm: Công nghệ mới, chi phí cao, chưa phổ biến trong sản xuất đại trà.

-Ứng dụng: Đang được thử nghiệm trên các mẫu xe điện tiên tiến hoặc trong nghiên cứu.

e. Hệ thống làm mát tích hợp

Hệ thống làm mát tích hợp kết hợp làm mát động cơ, pin và bộ điều khiển điện tử (inverter) trong một hệ thống chung, sử dụng một mạch chất lỏng duy nhất để tối ưu hóa hiệu quả.

-Ưu điểm: Giảm trọng lượng, tối ưu không gian, cải thiện hiệu suất tổng thể.

-Nhược điểm: Thiết kế phức tạp, khó sửa chữa nếu một bộ phận hỏng.

-Ứng dụng: Phổ biến trên các xe điện cao cấp như Tesla Model S, Audi e-tron hoặc Lucid Air.

Hệ thống làm mát động cơ điện trên xe điện thường bao gồm các thành phần sau:

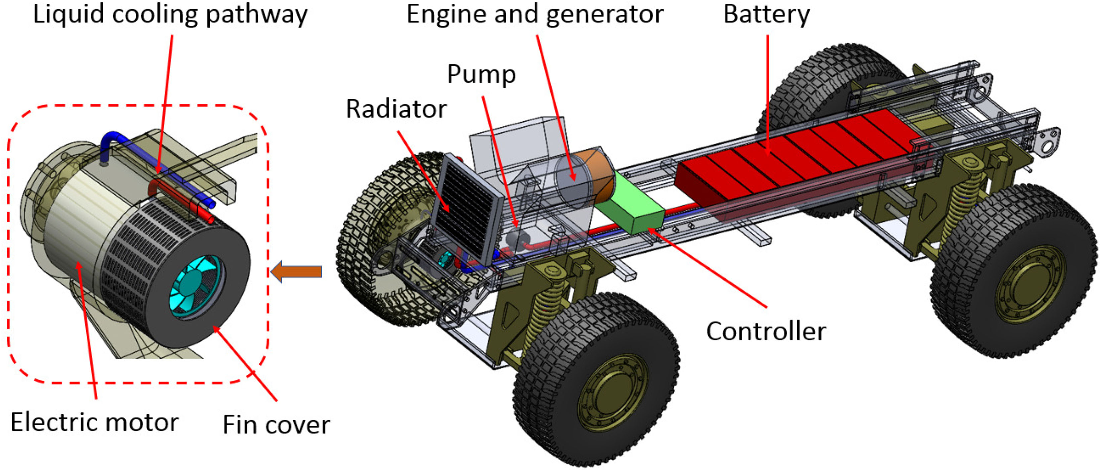

-Kênh làm mát (Cooling Channels): Các ống dẫn hoặc khoang rỗng được thiết kế trong vỏ động cơ, stator hoặc rotor để chất làm mát (nước, dầu) lưu thông và hấp thụ nhiệt.

-Bơm chất lỏng (Coolant Pump): Đảm bảo chất làm mát lưu thông liên tục qua các kênh làm mát và bộ tản nhiệt.

-Bộ tản nhiệt (Radiator): Tản nhiệt từ chất làm mát ra không khí bên ngoài, thường đặt ở đầu xe để tận dụng luồng gió.

-Bộ trao đổi nhiệt (Heat Exchanger): Trong một số hệ thống, bộ trao đổi nhiệt thay thế hoặc bổ sung cho bộ tản nhiệt để truyền nhiệt giữa các mạch làm mát.

-Quạt làm mát (Cooling Fan): Hỗ trợ làm mát bộ tản nhiệt khi xe di chuyển chậm hoặc dừng lại.

-Bình chứa chất làm mát (Coolant Reservoir): Lưu trữ chất làm mát và duy trì áp suất trong hệ thống.

-Cảm biến nhiệt độ (Temperature Sensors): Theo dõi nhiệt độ động cơ và chất làm mát để điều chỉnh lưu lượng hoặc tốc độ bơm.

-Van điều khiển (Control Valves): Điều chỉnh luồng chất làm mát giữa các bộ phận (động cơ, pin, inverter) trong hệ thống tích hợp.

Hệ thống làm mát thường được điều khiển bởi một đơn vị quản lý nhiệt (Thermal Management System - TMS), sử dụng phần mềm để tối ưu hóa hiệu suất dựa trên nhiệt độ, tải động cơ và điều kiện môi trường.

Trong nhiều thiết kế xe điện hiện đại, hệ thống làm mát động cơ điện được tích hợp với hệ thống làm mát pin để tối ưu hóa hiệu quả và giảm độ phức tạp. Pin lithium-ion trên xe điện rất nhạy cảm với nhiệt độ, cần được giữ trong khoảng 20-40°C để đảm bảo hiệu suất và tuổi thọ. Do đó, việc sử dụng chung hệ thống làm mát mang lại nhiều lợi ích.

a. Tích hợp làm mát động cơ và pin

-Cơ chế hoạt động: Một mạch chất lỏng duy nhất (thường là nước/glycol) được sử dụng để làm mát cả động cơ, pin và bộ điều khiển điện tử. Chất làm mát đi qua các kênh làm mát trong động cơ, sau đó qua các tấm làm mát (cooling plates) hoặc ống dẫn bao quanh pin. Van điều khiển và cảm biến nhiệt độ điều chỉnh luồng chất làm mát để ưu tiên bộ phận cần làm mát nhất.

-Ưu điểm:

Giảm số lượng linh kiện (bơm, ống dẫn, bộ tản nhiệt), từ đó giảm trọng lượng và chi phí.

Tối ưu hóa không gian trong khoang động cơ.

Cải thiện hiệu suất nhiệt tổng thể bằng cách tái sử dụng nhiệt từ động cơ để sưởi ấm pin trong điều kiện lạnh.

-Nhược điểm:

Hệ thống phức tạp hơn, yêu cầu điều khiển chính xác để cân bằng nhu cầu làm mát giữa động cơ và pin.

Nếu một bộ phận hỏng, toàn bộ hệ thống có thể bị ảnh hưởng.

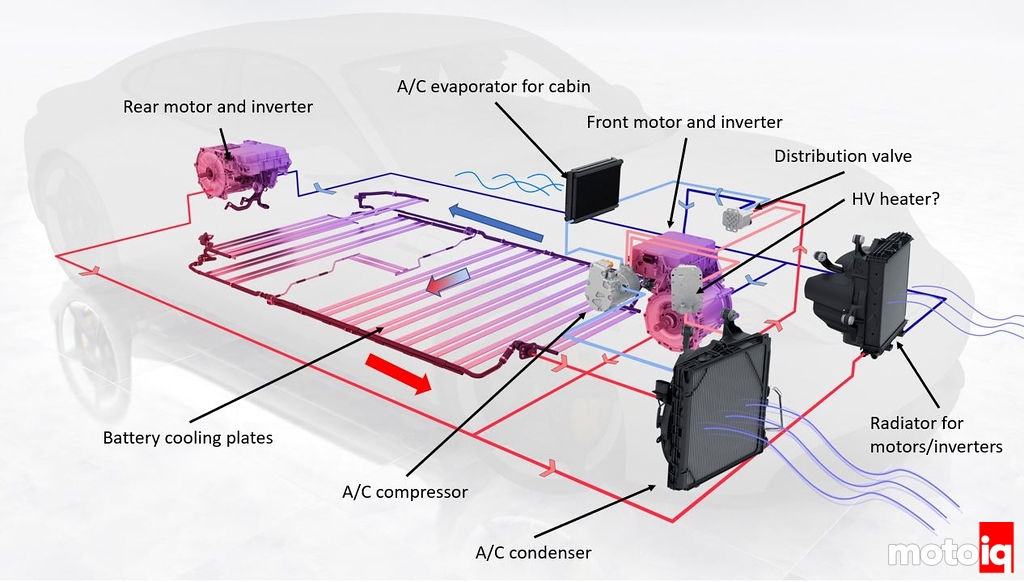

-Ví dụ: Tesla Model 3 và Model Y sử dụng hệ thống làm mát tích hợp, trong đó chất làm mát đi qua động cơ, pin và inverter trong một mạch chung, được điều khiển bởi hệ thống quản lý nhiệt thông minh.

b. Hệ thống làm mát riêng biệt

Trong một số trường hợp, hệ thống làm mát động cơ và pin được tách biệt, đặc biệt khi động cơ và pin có yêu cầu nhiệt độ khác nhau hoặc xe hoạt động trong điều kiện khắc nghiệt (như xe đua điện).

-Cơ chế hoạt động: Động cơ sử dụng một hệ thống làm mát chất lỏng hoặc dầu riêng, trong khi pin có hệ thống làm mát riêng (thường là chất lỏng hoặc PCM). Hai hệ thống này có thể chia sẻ bộ tản nhiệt nhưng sử dụng bơm và mạch riêng.

-Ưu điểm: Tối ưu hóa nhiệt độ cho từng bộ phận, giảm nguy cơ ảnh hưởng lẫn nhau.

-Nhược điểm: Tăng độ phức tạp, trọng lượng và chi phí sản xuất.

-Ví dụ: Một số xe điện hiệu suất cao như Porsche Taycan sử dụng hệ thống làm mát riêng để đảm bảo hiệu suất tối đa cho động cơ và pin.

Hệ thống làm mát động cơ điện trên xe điện là yếu tố then chốt để đảm bảo hiệu suất, độ bền và an toàn. Các phương pháp làm mát phổ biến bao gồm làm mát bằng không khí, chất lỏng, dầu, PCM và hệ thống tích hợp, trong đó làm mát bằng chất lỏng là giải pháp chủ đạo nhờ hiệu quả cao. Cấu trúc hệ thống làm mát bao gồm các kênh làm mát, bơm, bộ tản nhiệt và hệ thống điều khiển nhiệt thông minh. Việc tích hợp hệ thống làm mát động cơ và pin ngày càng phổ biến, giúp tối ưu hóa hiệu suất và giảm chi phí, nhưng trong một số trường hợp, hệ thống riêng biệt vẫn được sử dụng để đáp ứng yêu cầu đặc thù. Các nhà sản xuất như Tesla và Porsche đang dẫn đầu trong việc phát triển các hệ thống làm mát tiên tiến, và công nghệ mới như PCM hứa hẹn sẽ mang lại những cải tiến trong tương lai.
