BỘ NHỚ TRONG HỆ THỐNG ĐIỀU KHIỂN Ô TÔ

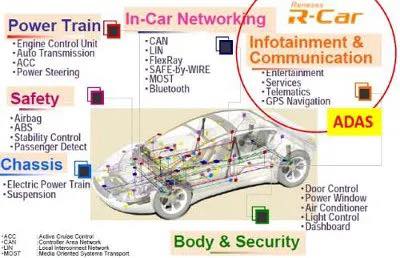

Trong các hệ thống điện tử ô tô hiện đại, bộ nhớ là một thành phần không thể thiếu, đóng vai trò lưu trữ dữ liệu, chương trình điều khiển và các thông số vận hành của xe. Bộ nhớ trong ô tô được sử dụng trong các hộp điều khiển điện tử (ECU - Electronic Control Unit), hệ thống chẩn đoán (OBD), hệ thống giải trí và các cảm biến thông minh. Các loại bộ nhớ này được thiết kế để đáp ứng yêu cầu khắc nghiệt của môi trường ô tô, như nhiệt độ cao, rung động và độ bền lâu dài.
1. RAM (Random Access Memory)
1.1. Chức năng và đặc điểm
RAM (Random Access Memory) là bộ nhớ truy cập ngẫu nhiên, được sử dụng để lưu trữ dữ liệu tạm thời trong quá trình xử lý của vi điều khiển (MCU) hoặc hộp điều khiển điện tử (ECU). RAM đóng vai trò như một không gian làm việc nhanh chóng, cho phép đọc/ghi dữ liệu với tốc độ cao, thường ở mức nanosecond (10^-9 giây).
RAM trong ô tô thường là SRAM (Static RAM), nhanh hơn nhưng đắt hơn so với DRAM (Dynamic RAM), vốn cần cơ chế làm mới (refresh) định kỳ để duy trì dữ liệu. Đặc điểm chính của RAM là dữ liệu sẽ bị mất khi ngắt nguồn điện, khiến nó không phù hợp cho lưu trữ lâu dài. Dung lượng RAM trong ECU ô tô thường dao động từ 32KB đến 1MB, tùy thuộc vào độ phức tạp của hệ thống (ví dụ: ECU điều khiển động cơ cần ít RAM hơn so với ECU ADAS).
Theo báo cáo từ Infineon (2025), SRAM chiếm ưu thế trong ô tô nhờ độ bền và tốc độ nhưng DRAM đang được thử nghiệm trong các hệ thống thông tin giải trí infotainment phức tạp để giảm chi phí.
1.2. Ứng dụng trong ô tô
RAM được sử dụng để lưu trữ:
-Biến số tạm thời: Ví dụ, tốc độ xe hiện tại, nhiệt độ nước làm mát hoặc giá trị cảm biến áp suất lốp được đọc liên tục.
-Stack và Heap: Trong lập trình C, RAM lưu trữ stack (cho biến cục bộ và gọi hàm) và heap (cho cấp phát động).
-Dữ liệu trung gian: Trong hệ thống tự lái, RAM lưu trữ tạm thời dữ liệu từ camera hoặc radar trước khi xử lý bởi thuật toán AI.
Ví dụ, trong ECU điều khiển động cơ, RAM lưu giá trị tức thời của cảm biến vị trí bướm ga (throttle position) để tính toán lượng nhiên liệu phun. Nếu ECU cần xử lý 10.000 mẫu dữ liệu mỗi giây, RAM với tốc độ truy cập 10ns đảm bảo không có độ trễ đáng kể.
2. EEPROM (Electrically Erasable Programmable Read-Only Memory)
2.1. Chức năng và đặc điểm
EEPROM là bộ nhớ chỉ đọc có thể xóa và lập trình bằng điện, cho phép lưu trữ dữ liệu lâu dài mà không bị mất khi ngắt nguồn điện. Tốc độ đọc/ghi của EEPROM chậm hơn RAM (thường ở mức millisecond), và mỗi ô nhớ chỉ chịu được số lần ghi/xóa giới hạn, từ 100.000 đến 1.000.000 chu kỳ, tùy thuộc vào công nghệ chế tạo.
EEPROM hỗ trợ ghi/xóa từng byte dữ liệu riêng lẻ, phù hợp cho các ứng dụng cần cập nhật dữ liệu nhỏ lẻ. Dung lượng EEPROM trong ECU thường nhỏ, từ 1KB đến 256KB do chi phí cao và nhu cầu lưu trữ hạn chế.
2.2. Ứng dụng trong ô tô
EEPROM được sử dụng để lưu trữ:
-Dữ liệu cần giữ lâu dài: Mã lỗi chẩn đoán (DTC - Diagnostic Trouble Codes) từ hệ thống OBD-II, số km đã đi (odometer) hoặc các giá trị đã học (learn values) của ECU động cơ, như giá trị điều chỉnh nhiên liệu cho từng xi-lanh để tối ưu hiệu suất.
-Cấu hình cá nhân hóa: Vị trí ghế lái, thiết lập dò đài radio, vị trí tay lái hoặc chế độ lái ưa thích của người dùng.
-Dữ liệu trong xe điện: Lịch sử sạc pin, trạng thái sức khỏe (SOH) của pin hoặc thông số cân bằng cell pin trong hệ thống quản lý pin (BMS).
Ví dụ, khi ECU phát hiện lỗi cảm biến oxy, mã lỗi DTC được ghi vào EEPROM để kỹ thuật viên đọc qua cổng OBD-II. Trong xe điện, EEPROM lưu trữ dữ liệu lịch sử để dự đoán tuổi thọ pin với yêu cầu độ bền cao để chịu được chu kỳ ghi/xóa thường xuyên.
2.3. Thách thức và giải pháp
Hạn chế của EEPROM là số lần ghi/xóa giới hạn và tốc độ chậm. Để khắc phục:
-Wear Leveling: Phân bổ dữ liệu ghi/xóa đều trên các ô nhớ để kéo dài tuổi thọ.
-Bộ đệm SRAM: Sử dụng SRAM làm bộ đệm tạm thời để giảm số lần ghi trực tiếp vào EEPROM.
-Thay thế bằng Flash: Trong một số trường hợp, Flash được dùng thay EEPROM để tăng tốc độ và dung lượng.
3. Flash memory
3.1. Chức năng và đặc điểm
Flash Memory là một dạng cải tiến của EEPROM, được thiết kế để lưu trữ dữ liệu lâu dài mà không bị mất khi mất điện. Flash có tốc độ đọc/ghi nhanh hơn EEPROM (microsecond đến millisecond) và thường được ghi/xóa theo khối (block) lớn, từ 512 bytes đến 64KB. Giới hạn ghi/xóa của Flash thấp hơn EEPROM, khoảng 10.000 đến 100.000 chu kỳ, nhưng dung lượng lớn hơn, từ 128KB đến 8MB, khiến nó trở thành lựa chọn chính để lưu trữ firmware.
Flash sử dụng công nghệ NAND hoặc NOR, với NAND phổ biến hơn trong ô tô do chi phí thấp và dung lượng cao. Theo NXP, Flash chiếm 60% bộ nhớ không mất dữ liệu trong ECU hiện đại.
3.2. Ứng dụng trong ô tô
Flash Memory là bộ nhớ chính để lưu trữ:
-Firmware ECU: Lưu chương trình điều khiển chính như thuật toán điều khiển động cơ hoặc ABS.
-Cập nhật OTA (Over-The-Air): Flash cho phép các hãng xe cập nhật phần mềm từ xa mà không cần thay thế phần cứng, một xu hướng nổi bật từ năm 2020. Ví dụ, Tesla sử dụng Flash để cập nhật tính năng tự lái.
-Dữ liệu cấu hình lớn: Trong hệ thống infotainment, Flash lưu trữ bản đồ GPS hoặc dữ liệu đa phương tiện.
Ví dụ, trong ECU động cơ, Flash lưu trữ firmware điều khiển phun nhiên liệu, với kích thước khoảng 2MB. Khi hãng xe phát hành bản cập nhật OTA, dữ liệu mới được ghi vào Flash qua giao thức UDS (Unified Diagnostic Services), đảm bảo an toàn bằng cơ chế kiểm tra CRC (Cyclic Redundancy Check).
3.3. Tiến bộ công nghệ

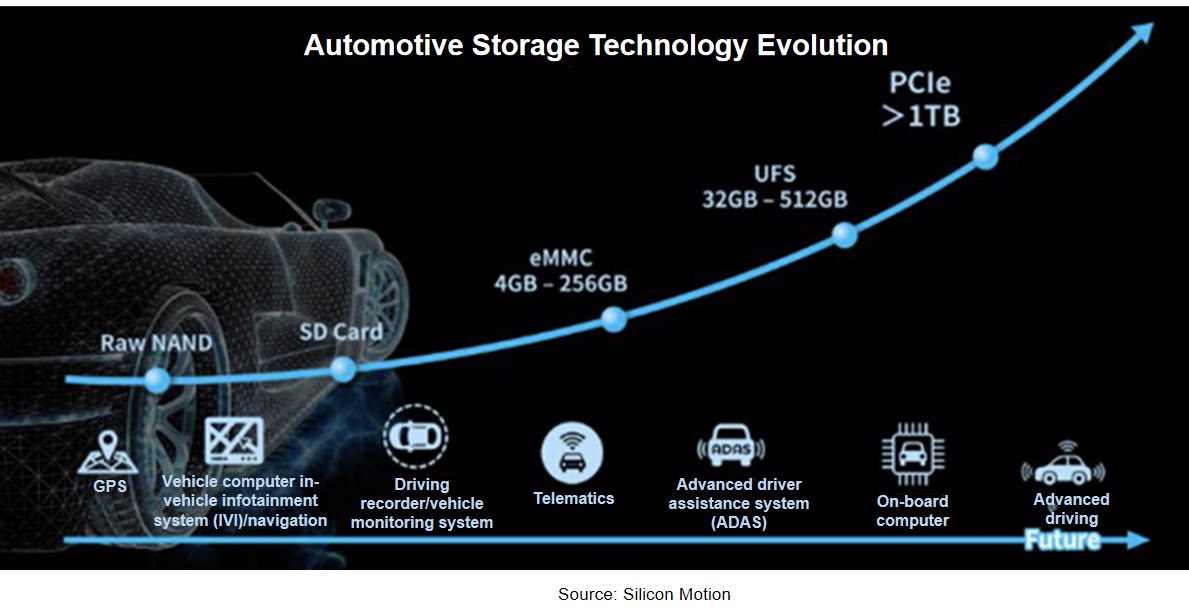

Các công nghệ Flash mới như eMMC (embedded MultiMediaCard) và UFS (Universal Flash Storage) đang được tích hợp vào ECU cao cấp, cung cấp tốc độ đọc/ghi lên đến 400MB/s và dung lượng lớn hơn, phù hợp cho ADAS và xe tự lái.
4. Các loại bộ nhớ khác
4.1. FRAM (Ferroelectric RAM)
FRAM (Ferroelectric RAM) là loại bộ nhớ kết hợp ưu điểm của RAM (tốc độ đọc/ghi nhanh, khoảng 10-50ns) và EEPROM (giữ dữ liệu khi mất điện). FRAM sử dụng vật liệu ferroelectric để lưu trữ dữ liệu, với số lần ghi/xóa lên đến 10^12 (10.000.000.000.000) chu kỳ, vượt xa EEPROM và Flash.
-Ứng dụng: FRAM được dùng trong các hệ thống an toàn như túi khí hoặc ABS, nơi cần ghi dữ liệu nhanh và đáng tin cậy. Ví dụ, trong ECU túi khí, FRAM lưu trữ dữ liệu va chạm (crash data) để phân tích sau tai nạn.
-Ưu điểm: Tốc độ cao, tiêu thụ điện thấp (dưới 1mA), và độ bền vượt trội.
-Hạn chế: Dung lượng nhỏ (thường dưới 256KB) và chi phí cao, hạn chế ứng dụng rộng rãi.
4.2. OTP (One-Time Programmable)
OTP (One-Time Programmable) là bộ nhớ chỉ ghi một lần, không thể xóa hoặc chỉnh sửa.
-Ứng dụng: Lưu trữ dữ liệu cố định như mã sản phẩm ECU, số nhận dạng xe (VIN), hoặc khóa bảo mật (security keys) trong hệ thống an ninh mạng.
-Ưu điểm: Chi phí thấp và độ tin cậy cao do không cần cơ chế xóa/ghi.
-Hạn chế: Không thể cập nhật, chỉ phù hợp cho dữ liệu tĩnh.
4.3. Các loại bộ nhớ mới
-MRAM (Magnetoresistive RAM): Sử dụng từ tính để lưu trữ, với tốc độ tương đương SRAM và khả năng giữ dữ liệu như Flash. MRAM đang được nghiên cứu để thay thế SRAM trong các ECU cao cấp, với dự báo ứng dụng thương mại vào 2027.
-ReRAM (Resistive RAM): Dựa trên thay đổi điện trở, hứa hẹn tốc độ cao và dung lượng lớn, phù hợp cho xe tự lái trong tương lai.
5. Xu hướng và thách thức trong bộ nhớ ô tô
5.1 Tăng dung lượng: Với sự phát triển của ADAS và xe tự lái, nhu cầu về Flash và RAM tăng mạnh (lên đến 16MB Flash và 4MB RAM cho ECU tự lái).
5.2 Tốc độ và độ bền: FRAM và MRAM được nghiên cứu để đáp ứng yêu cầu tốc độ cao và số lần ghi/xóa lớn trong các hệ thống quan trọng.
5.3 An ninh mạng: Flash và EEPROM tích hợp mã hóa (AES-256) để bảo vệ firmware và dữ liệu nhạy cảm trước các cuộc tấn công mạng, theo ISO/SAE 21434.
5.4 Chi phí: Các hãng như NXP và STMicroelectronics đang phát triển bộ nhớ tích hợp (embedded Flash) để giảm chi phí sản xuất.
Kết luận
Bộ nhớ là thành phần cốt lõi trong hệ thống điều khiển ô tô, với RAM, EEPROM, Flash và FRAM đóng vai trò khác nhau từ lưu trữ tạm thời đến chương trình lâu dài. Sự phát triển của công nghệ bộ nhớ đến năm 2025 tập trung vào tăng dung lượng, tốc độ, và an ninh để đáp ứng nhu cầu của xe điện và tự lái. Kỹ sư cần hiểu rõ đặc điểm và ứng dụng của từng loại để thiết kế hệ thống hiệu quả và an toàn.
